При остеклении помещений ключевую роль играет каркас, который обеспечивает прочность и теплоизоляцию. В интерьерных решениях нередко встречаются перила из стекла, где применяют сходные металлические элементы для фиксации полотен. Аналогичный подход используют и при монтаже оконных конструкций, где алюминиевый профиль определяет долговечность всей системы.

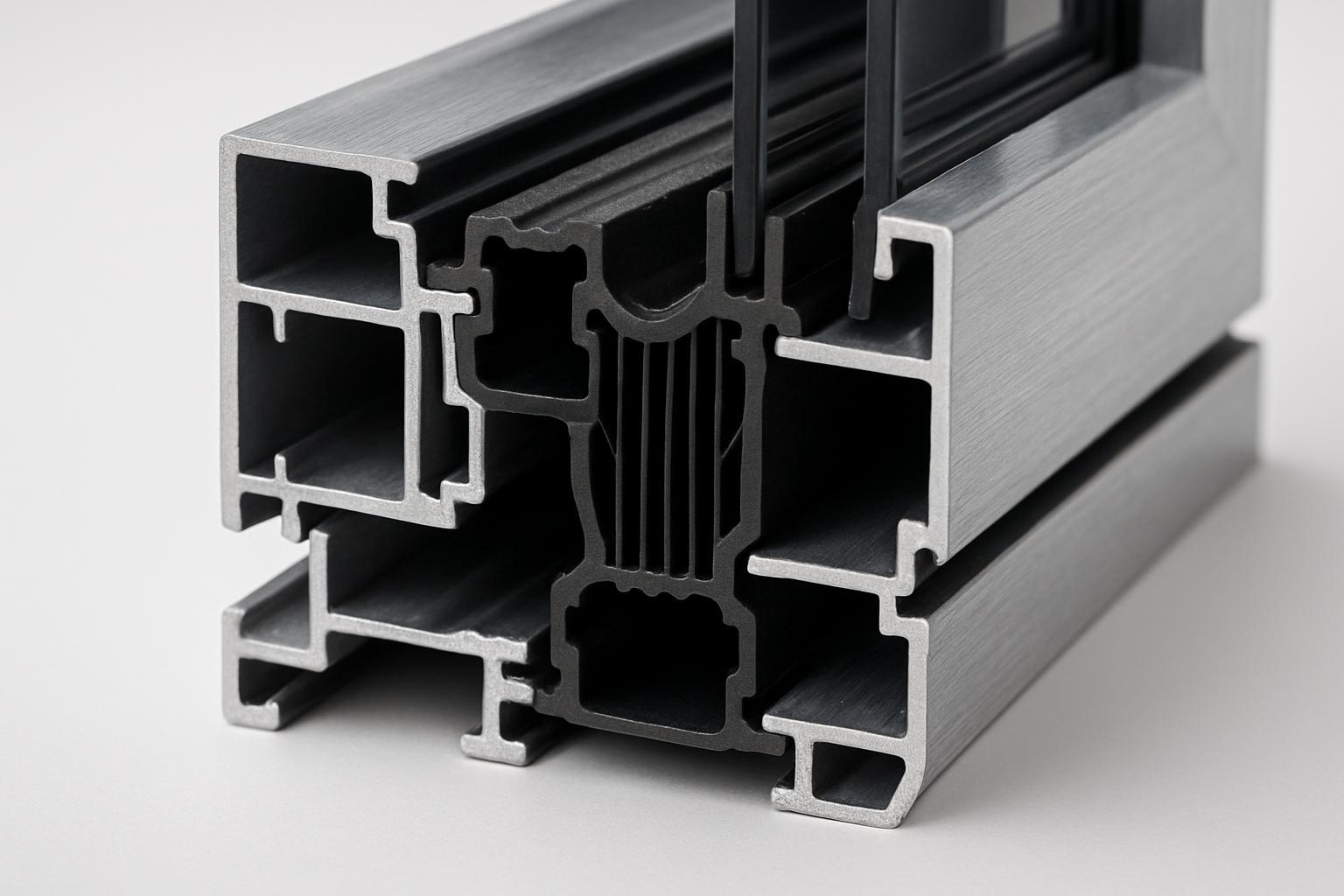

Алюминиевые профили различаются по конструкции и назначению. Холодные варианты подходят для неотапливаемых помещений, а теплые содержат вставки из полиамида или пенополиуретана, снижающие теплопотери. Выбор зависит от климата региона и требований к энергосбережению. Перед покупкой изучают паспорт изделия, где указаны точные размеры и материалы.
Содержание
Ключевые характеристики алюминиевых профилей
Ширина профиля влияет на жесткость рамы и возможность установки стеклопакетов разной толщины. В большинстве каталогов встречаются системы шириной 60 мм для стандартных жилых окон и 70 мм для усиленных конструкций. При выборе ориентируются на эти значения, чтобы рама выдерживала ветровые нагрузки без деформации.
Толщина стенок профиля определяет прочность и ресурс изделия. Показатели толщины стенок зависят от модели — для базовых меньше, чем для усиленных вариантов. Эти цифры проверяют в технической документации производителя, так как они напрямую влияют на допустимую массу стеклопакета.
Глубина профиля отвечает за размещение терморазрыва и уплотнителей. Стандартные теплые системы имеют глубину 70–80 мм, что позволяет разместить вставку шириной 20–24 мм. Такая конструкция снижает коэффициент теплопроводности по сравнению с холодными аналогами без вставок.
Вес погонного метра профиля важен при расчете нагрузки на крепеж и стены. Для систем шириной 60 мм он обычно равен 0,8–1,2 кг, а для 70 мм — 1,3–1,6 кг. Эти данные указаны в паспорте и помогают правильно подобрать анкеры при монтаже.
Цены на алюминиевые профили зависят от типа и комплектации. Ориентировочно холодные системы стоят заметно дешевле теплых за квадратный метр конструкции, теплые — дороже 12000 рублей, а усиленные с широким терморазрывом — от 13000 до 18000 рублей. Стоимость проверяют в актуальных прайсах поставщиков, поскольку она меняется с курсом металла.
При сравнении систем обращают внимание на количество камер и тип уплотнителей. Двухкамерные профили с EPDM-резиной обеспечивают лучшую герметичность, чем одно-камерные с силиконом. Перед заказом измеряют проем и сверяют полученные размеры с таблицей производителя.
Совместимость профиля с разными типами стеклопакетов
При подборе каркаса важно учитывать толщину и конструкцию остекления, которое будет установлено в раму. Однокамерные пакеты с воздушной прослойкой 12 мм подходят для регионов с умеренным климатом. Двухкамерные варианты с прослойками по 10 мм каждая обеспечивают дополнительную защиту от холода. Эти параметры указаны в маркировке изделия и позволяют сразу определить совместимость с конкретной серией профиля.
Вес стеклопакета напрямую влияет на выбор усиленных элементов каркаса. Для стандартного однокамерного пакета толщиной 24 мм показатель составляет около 20 кг на квадратный метр. При увеличении толщины до 32 мм масса возрастает до 28 кг на квадратный метр. Перед заказом взвешивают образец или сверяют данные в каталоге поставщика стекла.
Глубина фальца в профиле должна соответствовать толщине пакета с запасом на уплотнители. Минимальная величина составляет 15 мм для тонких стекол и 18 мм для усиленных пакетов. Такой зазор позволяет разместить два контура уплотнения без перекоса створки при закрывании.
Штапики фиксируют стекло и защищают от выпадения. Их высота обычно равна 8 мм, а ширина подбирается под конкретный пакет. При установке проверяют плотность прилегания по всему периметру, чтобы исключить зазоры более 0,5 мм.
| Тип пакета | Толщина (мм) | Вес (кг/м?) | Цена (руб/м?) |
|---|---|---|---|
| Однокамерный 4-12-4 | 24 | 20 | 2500 |
| Двухкамерный 4-10-4-10-4 | 32 | 28 | 3800 |
| Энергосберегающий 4-16-4 | 24 | 22 | 3200 |
| Тонированный 6-12-6 | 24 | 25 | 2900 |
При монтаже проверяют соответствие ширины паза в профиле толщине пакета. Если пакет толще на 2 мм, рама может не закрыться плотно. Для пакетов с низкоэмиссионным покрытием дополнительно учитывают расположение пленки внутри, чтобы избежать перегрева алюминия.
В каталоге производителя указаны допустимые комбинации. Например, система шириной 70 мм принимает пакеты до 40 мм включительно. При превышении этого значения требуется переход на усиленную серию с большим фальцем. Такие ограничения записаны в техническом паспорте и помогают избежать ошибок при сборке.
Уплотнители и параметры герметизации алюминиевых конструкций
Герметичность рамы зависит от качества и размеров уплотнительных контуров. Для алюминиевых систем чаще используют EPDM-резину с плотностью 1,15 г/см?. Этот материал сохраняет эластичность при температуре от минус 45 °C до плюс 110 °C. При монтаже проверяют, чтобы сечение уплотнителя составляло не менее 6?8 мм для основного контура.
Второй контур уплотнения обычно выполняют из силикона с твердостью 55–65 единиц по Шору А. Такой показатель обеспечивает сжатие на 25–30 % без остаточной деформации более 15 %. В паспорте изделия указывают коэффициент восстановления формы после сжатия — он должен быть не ниже 80 % после 1000 циклов.
Толщина уплотнительной ленты влияет на прижим створки. Стандартные значения лежат в диапазоне 4,5–5,5 мм. При толщине 5 мм зазор между профилем и стеклом закрывается равномерно, а усилие закрывания не превышает 25 Н на ручку. Эти цифры подтверждают при пробном закрывании створки.
Срок службы уплотнителей в нормальных условиях достигает 15–20 лет при отсутствии прямого ультрафиолета. Для проверки замены измеряют остаточную деформацию: если она превышает 20 % от исходной толщины, контур подлежит замене. Стоимость погонного метра EPDM-уплотнителя составляет ориентировочно 95–140 рублей, силиконового — 120–180 рублей.
| Тип уплотнителя | Твердость (Шор А) | Диапазон температур (°C) | Сжатие (%) | Цена (руб/м) |
|---|---|---|---|---|
| EPDM стандартный | 65 | -45…+110 | 28 | 110 |
| Силиконовый | 60 | -60…+180 | 32 | 155 |
| TPE гибридный | 70 | -35…+95 | 22 | 85 |
| Специальный морозостойкий | 62 | -55…+85 | 35 | 165 |
При установке уплотнителей следят за равномерностью натяжения по периметру. Перетяжка более чем на 3 мм на метр длины приводит к волнам и потере герметичности. Для контроля используют шаблон с прорезью 5 мм: лента должна проходить без усилия, но не провисать.
В угловых соединениях уплотнитель обрезают под 45 градусов и склеивают специальным составом. Длина клеевого шва составляет 8–12 мм. После сборки проверяют отсутствие сквозняков при перепаде давления 50 Па — для этого используют дымовую шашку или лист тонкой бумаги.
Дополнительный герметик наносят в местах примыкания к стене. Толщина слоя составляет 3–4 мм, ширина 10 мм. Материал выбирают с адгезией к алюминию не ниже 1,2 Н/мм?. Эти значения указаны в технической карте герметика и проверяются при покупке.
Фурнитура и механизмы открывания в алюминиевых системах
Выбор механизмов открывания определяет удобство эксплуатации и срок службы всей конструкции. Поворотные петли рассчитаны на нагрузку до 130 кг на одну створку при ширине до 1200 мм. Откидные варианты выдерживают до 90 кг с ограничением по высоте 1600 мм. Эти значения указывают в технических паспортах и проверяют при подборе комплектующих.
Ручки и запорные устройства должны соответствовать толщине профиля. Стандартная длина шпильки составляет 35–45 мм для систем с толщиной стенки 1,8 мм. Усилие поворота ручки не превышает 15 Н, а блокировка от ошибочного открывания срабатывает при угле поворота 30 градусов. Такие параметры обеспечивают надежную работу без заеданий.
Раздвижные системы используют ролики с подшипниками, рассчитанные на 15000 циклов перемещения. Диаметр ролика равен 25 мм, а допустимая нагрузка на пару достигает 180 кг. При монтаже проверяют зазор между роликом и направляющей — он должен составлять 0,8–1,2 мм для плавного хода без люфта.
Циклическая долговечность фурнитуры измеряется в количестве открываний. Для жилых помещений норма составляет минимум 20000 полных циклов без потери точности прилегания более 0,3 мм. В паспорте изделия фиксируют этот показатель вместе с классом коррозионной стойкости, который для морского климата выбирают не ниже C4.
| Тип механизма | Макс. нагрузка (кг) | Циклы работы | Угол открывания (°) | Ширина створки (мм) |
|---|---|---|---|---|
| Поворотный | 130 | 25000 | 180 | 1200 |
| Откидной | 90 | 20000 | 45 | 1400 |
| Поворотно-откидной | 110 | 22000 | 180/45 | 1100 |
| Раздвижной | 180 | 15000 | — | 2000 |
При установке петель соблюдают расстояние между осями не менее 200 мм от края створки. Это предотвращает перекос при максимальной нагрузке. Для запорных планок используют винты с шагом резьбы 1,5 мм и длиной 25 мм, обеспечивающие фиксацию в металле без вырывания при усилии 800 Н.
Дополнительные ограничители открывания позволяют фиксировать створку на 80–120 мм. Такие устройства выдерживают порывы ветра до 40 м/с без деформации. Перед финальной сборкой проверяют работу всех элементов на тестовом стенде с имитацией 500 циклов.
Обслуживание и продление срока службы систем
Регулярный осмотр конструкций проводят не реже одного раза в шесть месяцев. Во время проверки измеряют зазор в местах примыкания и контролируют состояние подвижных элементов. При обнаружении отклонений более 1 мм от нормы проводят регулировку с помощью специального ключа.
Смазку подвижных узлов выполняют два раза в год с использованием силиконовой смазки в объеме 2–3 мл на каждую точку. Это обеспечивает плавность хода и снижает износ на 40 % по сравнению с сухой эксплуатацией. После нанесения излишки удаляют сухой тканью, чтобы избежать скопления пыли.
Очистку поверхности от загрязнений проводят с помощью нейтрального раствора под давлением не выше 4 бар. Для удаления стойких пятен применяют мягкую щетку с ворсом длиной 15 мм. После мойки детали протирают насухо, чтобы предотвратить появление разводов и коррозии на металлических частях.
Полная ревизия уплотнительных контуров и фурнитуры рекомендуется каждые четыре года. При этом измеряют остаточную толщину уплотнителя: если она уменьшилась более чем на 1,5 мм от исходного значения, проводят замену. Такие работы позволяют сохранить первоначальные характеристики конструкции на протяжении 25–30 лет.
При эксплуатации в условиях повышенной влажности дополнительно проверяют дренажные отверстия раз в квартал. Их диаметр составляет 8–10 мм, и они должны оставаться свободными от мусора. Засорение приводит к накоплению влаги и ускоренному износу нижних элементов рамы.
Часто задаваемые вопросы
Какая ширина алюминиевой системы подходит для обычных жилых окон?
Для обычных жилых окон чаще всего применяют системы стандартной ширины. Такой размер обеспечивает достаточную жесткость при стандартных нагрузках и позволяет разместить однокамерный стеклопакет толщиной 24 мм массой около 20 кг на квадратный метр.
Чем отличается глубина теплых систем от стандартных?
Стандартные теплые системы имеют увеличенную глубину. Это позволяет разместить более широкую термовставку, что улучшает теплоизоляцию по сравнению с холодными вариантами шириной 60 мм.
Какой вес имеет профиль шириной 70 мм?
Для систем увеличенной ширины масса обычно выше, чем у более узких аналогов аналогов, где показатель равен 0,8–1,2 кг.
Какие стеклопакеты подходят для умеренного климата?
В регионах с умеренным климатом используют однокамерные пакеты с воздушной прослойкой 12 мм. При толщине пакета 24 мм масса составляет около 20 кг на квадратный метр, а при увеличении до 32 мм — до 28 кг.
Какой минимальный зазор допустим при установке пакета?
При монтаже проверяют плотность прилегания по всему периметру, исключая зазоры более 0,5 мм. Минимальная величина для тонких стекол составляет 15 мм, а для усиленных пакетов — 18 мм.
Итог
Подбор ширины и глубины профиля позволяет добиться баланса между прочностью и теплоизоляцией. Качественные уплотнители в сочетании с подходящей фурнитурой обеспечивают герметичность и удобство открывания, а регулярное обслуживание помогает сохранить эти свойства на многие годы.
При монтаже важно контролировать зазоры и соответствие толщины пакета раме. Проводите осмотр и смазку подвижных узлов по графику, чтобы избежать преждевременного износа.
Проанализируйте параметры под свои задачи и обратитесь к проверенным специалистам — это поможет создать надежную конструкцию, которая прослужит долго и без лишних хлопот.
