Дроссельная заслонка на ВАЗ-2114: всё, что нужно знать владельцу

Автомобили семейства «Самара-2», и в частности ВАЗ-2114, до сих пор остаются одними из самых популярных на вторичном рынке. Их простота, ремонтопригодность и доступность запчастей делают их привлекательными для многих автовладельцев. Однако для стабильной и эффективной работы инжекторного двигателя важна слаженная работа всех его систем, от топливной до системы зажигания. Ключевую роль в подготовке топливовоздушной смеси играет впускной тракт, а его сердцем является дроссельный узел. Именно он регулирует количество воздуха, поступающего в цилиндры, напрямую влияя на мощность и отзывчивость мотора.

Для стабильной работы двигателя важна каждая деталь, и найти качественные электронные компоненты можно на таких ресурсах, как https://radaelectron.ru. В этой статье мы подробно разберем, какой дроссель стоит на ВАЗ-2114, какие у него особенности, когда его нужно чистить , когда его нужно чистить или менять, и как можно улучшить его работу с помощью тюнинга.

Штатный дроссельный узел ВАЗ-2114: конструкция и характеристики

Прежде чем говорить о замене или тюнинге, важно разобраться, какой именно дроссельный узел устанавливался на ВАЗ-2114 с завода. Подавляющее большинство автомобилей этой модели, оснащенных 8-клапанными инжекторными двигателями объемом 1.5 и 1.6 литра, комплектовались классическим механическим дроссельным узлом. Это означает, что заслонка приводится в движение напрямую от педали акселератора с помощью металлического троса.

Важно понимать: на ВАЗ-2114 никогда с завода не устанавливалась электронная дроссельная заслонка (Е-газ). Эта технология появилась на более поздних моделях LADA, таких как Granta и Kalina второго поколения.

Конструкция штатного дросселя довольно проста и надежна, что является одним из преимуществ автомобиля. Давайте рассмотрим его основные компоненты.

Основные компоненты и их функции

Стандартный дроссельный узел (ДУ) представляет собой единый блок, на котором смонтировано несколько ключевых элементов системы впуска:

• Корпус: Отлит из алюминиевого сплава. Внутри него находится основной воздушный канал, который перекрывается заслонкой.
• Дроссельная заслонка: Поворотная пластина (часто латунная), которая, изменяя свое положение, регулирует сечение воздушного канала и, соответственно, количество воздуха, поступающего в ресивер.
• Датчик положения дроссельной заслонки (ДПДЗ): Это потенциометр, который считывает угол открытия заслонки и передает эту информацию на электронный блок управления (ЭБУ) двигателем. На основе этих данных ЭБУ корректирует подачу топлива и угол опережения зажигания.
• Регулятор холостого хода (РХХ): Шаговый электродвигатель с клапаном, который управляет подачей воздуха в обход закрытой дроссельной заслонки. Именно РХХ отвечает за поддержание стабильных оборотов двигателя на холостом ходу.
• Штуцеры системы охлаждения: К дроссельному узлу подходят два патрубка с антифризом. Их задача — подогревать корпус ДУ в холодное время года, чтобы предотвратить обмерзание и образование конденсата во впускном тракте.

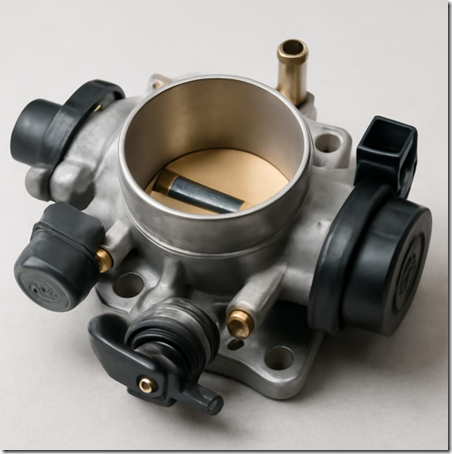

Так выглядит штатный дроссельный узел для ВАЗ-2114 с установленными ДПДЗ и РХХ.

Стандартный диаметр и маркировка

Один из самых частых вопросов от владельцев — какой диаметр у штатного дросселя на ВАЗ-2114? Ответ однозначен: стандартный внутренний диаметр дроссельного патрубка на всех 8-клапанных моторах «Самара-2» составляет 46 мм. Этот размер считается оптимальным для обеспечения хорошей тяги в широком диапазоне оборотов на моторе стандартной конфигурации.

Заводской дроссельный узел обычно имеет каталожный номер, начинающийся с 2112-1148010. Различные цифры в конце (например, -12, -60) могут указывать на незначительные конструктивные отличия или разных производителей, но для ВАЗ-2114 они, как правило, взаимозаменяемы.

«Простота конструкции штатного дросселя ВАЗ-2114 — это его и плюс, и минус. С одной стороны, он редко выходит из строя полностью, с другой — его компоненты, особенно ДПДЗ и РХХ, требуют периодического внимания и замены», — делится опытом автомеханик с 15-летним стажем.

Таким образом, если на вашем автомобиле ВАЗ-2114 установлен заводской двигатель, то на нем стоит механический дроссельный узел диаметром 46 мм. Понимание его устройства — первый шаг к правильной диагностике неисправностей и грамотному обслуживанию.

Признаки неисправности дроссельной заслонки и сопутствующих датчиков

Сам по себе корпус дроссельного узла — деталь крайне надежная. Это просто кусок металла с поворотной осью. Однако со временем он загрязняется, а навесные электронные компоненты, такие как ДПДЗ и РХХ, имеют ограниченный ресурс и могут выходить из строя. Проблемы с дроссельным узлом могут проявляться по-разному, но почти всегда они влияют на стабильность работы двигателя и его отклик на педаль газа. Важно научиться различать симптомы, чтобы точно определить источник проблемы.

Когда дроссель пора чистить: основные симптомы

Самая распространенная проблема, с которой сталкиваются владельцы ВАЗ-2114, — это загрязнение дроссельного узла. Через него проходит воздух, содержащий картерные газы и масляную эмульсию из системы вентиляции картера. Со временем эта смесь оседает на внутренних стенках корпуса, на самой заслонке и в каналах регулятора холостого хода, превращаясь в плотный темный налет.

На необходимость чистки ДУ указывают следующие признаки:

• Плавающие обороты на холостом ходу: Стрелка тахометра самопроизвольно "гуляет" в диапазоне 800-1200 об/мин.
• Затрудненный запуск двигателя: Особенно "на холодную", когда мотору требуется более богатая смесь.
• Провалы при нажатии на газ: При резком старте или переключении передач автомобиль "задумывается" на долю секунды, прежде чем начать ускорение.
• Рывки при сбросе газа: Автомобиль дергается, когда вы отпускаете педаль акселератора.
• Двигатель глохнет на холостых: Особенно часто это происходит при включении мощных потребителей энергии (фары, обогрев стекла, вентилятор печки).

Загрязнение канала регулятора холостого хода (РХХ) — основная причина нестабильного холостого хода. Даже если сам регулятор исправен, он не сможет корректно работать, если его канал забит отложениями.

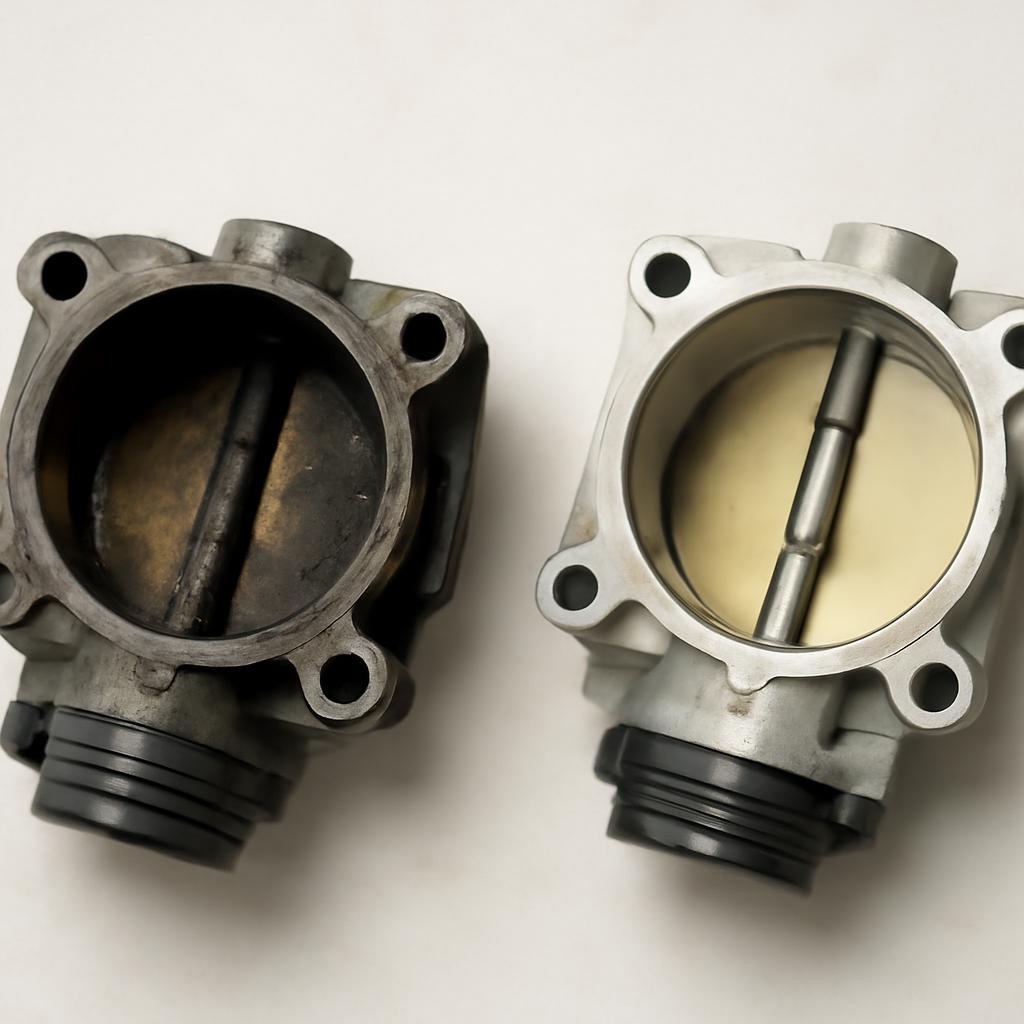

Визуальная разница между дроссельным узлом до и после чистки очевидна. Налет мешает правильной работе заслонки и РХХ.

Неисправности датчиков: как отличить ДПДЗ от РХХ

Если чистка дроссельного узла не помогла, велика вероятность выхода из строя одного из датчиков. Их симптомы схожи, но есть ключевые различия, позволяющие сузить круг поиска.

Проблемы с датчиком положения дроссельной заслонки (ДПДЗ)

ДПДЗ — это, по сути, переменный резистор. Со временем его резистивный слой изнашивается, появляются "мертвые зоны". ЭБУ перестает получать корректную информацию об угле открытия заслонки, что приводит к хаотичным командам на форсунки и зажигание.

Типичные симптомы неисправного ДПДЗ:

1. Подергивания и рывки при движении с постоянной скоростью. Особенно заметно при легком нажатии на педаль газа.
2. Высокие или низкие обороты холостого хода, которые не "плавают", а держатся на одном уровне.
3. Отсутствие режима торможения двигателем.
4. Появление ошибки "Check Engine" на приборной панели (коды P0122, P0123).

Проблемы с регулятором холостого хода (РХХ)

РХХ отвечает исключительно за работу двигателя на холостом ходу. Его неисправность практически не сказывается на поведении автомобиля во время движения под нагрузкой.

Признаки умирающего РХХ:

• Двигатель не держит холостые обороты и сразу глохнет после запуска, если не поддерживать их педалью газа.
• Обороты холостого хода "зависают" на высоких значениях (1500—2000 об/мин) и не опускаются.
• При запуске холодного двигателя отсутствуют повышенные "прогревочные" обороты.

«Меняя ДПДЗ, не стоит гнаться за самым дешевым вариантом. Дешевые бесконтактные датчики часто имеют нелинейную характеристику, что приводит к рывкам. Лучше выбрать проверенного производителя или качественный пленочно-резистивный датчик», — советует опытный диагност.

Таким образом, если проблемы проявляются в основном на холостом ходу — в первую очередь стоит проверить РХХ и чистоту его каналов. Если же автомобиль дергается в движении, а холостые обороты стабильны (хоть и могут быть неправильными) — подозрение падает на ДПДЗ.

Чистка и замена дроссельного узла: пошаговое руководство

Обслуживание дроссельного узла на ВАЗ-2114 — процедура, которую вполне можно выполнить самостоятельно в гаражных условиях, не прибегая к услугам автосервиса. Это позволит не только сэкономить деньги, но и лучше понять устройство своего автомобиля. Рассмотрим два основных сценария: плановую чистку для устранения симптомов загрязнения и полную замену узла в случае его износа или при желании провести тюнинг.

Процедура чистки дросселя своими руками

Для работы вам понадобится минимальный набор инструментов: ключ на 13, крестовая и плоская отвертки, а также специальное средство — очиститель карбюратора или дроссельной заслонки в аэрозольном баллоне. Также пригодятся чистые тряпки и, возможно, старая зубная щетка.

Алгоритм действий следующий:

1. Обесточьте автомобиль. Снимите минусовую клемму с аккумулятора во избежание случайных ошибок в ЭБУ.
2. Демонтируйте воздушный патрубок. Ослабьте хомут, который крепит гофрированный патрубок воздушного фильтра к дроссельному узлу, и снимите его.
3. Отсоедините разъемы и шланги. Аккуратно отсоедините электрические фишки от ДПДЗ и РХХ. Затем отсоедините трос привода акселератора. Также необходимо снять два шланга системы подогрева дросселя. Будьте готовы к тому, что из них может вылиться небольшое количество антифриза — подложите тряпку.
4. Снимите дроссельный узел. С помощью ключа на 13 открутите две гайки, которыми ДУ крепится к впускному ресиверу. После этого узел можно снять. Не потеряйте уплотнительную прокладку между дросселем и ресивером!
5. Проведите чистку. Обильно распылите очиститель на все внутренние поверхности узла, уделяя особое внимание самой заслонке, ее оси и стенкам корпуса. Дайте средству подействовать пару минут, а затем удалите размягченный налет с помощью тряпки или зубной щетки. Тщательно промойте канал регулятора холостого хода.
6. Сборка. Установка производится в обратном порядке. Настоятельно рекомендуется заменить старую уплотнительную прокладку на новую, чтобы избежать подсоса неучтенного воздуха.

Крайне важно: при чистке не используйте острые металлические предметы (отвертки, ножи), чтобы не поцарапать внутреннюю поверхность корпуса и саму заслонку. Царапины могут привести к неправильному прилеганию заслонки и проблемам с холостым ходом.

Выбор нового дросселя: стандарт или тюнинг?

Если чистка не дала результата, либо на оси заслонки появился значительный люфт (что является признаком износа корпуса), узел подлежит замене. Здесь перед автовладельцем встает выбор: купить такой же стандартный дроссель на 46 мм или установить узел увеличенного диаметра (52, 54 или 56 мм).

Выбор зависит исключительно от целей и конфигурации двигателя. Для стандартного мотора установка большого дросселя не принесет ощутимой пользы, а может даже навредить. Чтобы сделать осознанный выбор, сравним оба варианта.

Параметр Стандартный дроссель (46 мм) Увеличенный дроссель (52-56 мм) НазначениеПовседневная эксплуатация, стандартный двигатель. Спортивный тюнинг, форсированный двигатель. Влияние на мощностьОбеспечивает штатные характеристики мотора. Дает незначительную прибавку (3-5 л.с.) на высоких оборотах (свыше 4500 об/мин). Работа на низких оборотахСтабильный холостой ход, плавная тяга "с низов". Возможны нестабильный ХХ, рывки на малом газу без корректировки прошивки ЭБУ. Требования к установкеПростая замена без дополнительных настроек. Настоятельно рекомендуется онлайн-настройка (чип-тюнинг) ЭБУ для корректной работы. Расход топливаСоответствует заводским показателям. При агрессивной езде может незначительно увеличиться. ЦенаОтносительно невысокая. Значительно выше стандартного аналога.

Таким образом, для большинства владельцев ВАЗ-2114, использующих автомобиль для ежедневных поездок, оптимальным решением будет покупка нового дроссельного узла стандартного диаметра 46 мм. Это гарантирует стабильную работу двигателя во всех режимах без необходимости вмешиваться в программное обеспечение ЭБУ. Установка увеличенного дросселя оправдана только в том случае, если это часть комплексного тюнинга мотора, включающего в себя установку распредвала с широкими фазами, доработку ГБЦ, установку прямоточного выхлопа и обязательную последующую настройку "мозгов".

Выбор датчиков и тонкости установки: ДПДЗ и РХХ

При замене дроссельного узла или его датчиков важно не только правильно выполнить механическую работу, но и выбрать качественные комплектующие. Рынок автозапчастей для ВАЗ предлагает огромный ассортимент, и легко ошибиться, купив деталь, которая прослужит недолго или будет работать некорректно с самого начала.

Какой ДПДЗ лучше: пленочный или бесконтактный?

Датчики положения дроссельной заслонки для ВАЗ-2114 бывают двух основных типов:

• Пленочно-резистивные (контактные): Это классический вариант, где ползунок скользит по резистивной дорожке. Их плюс — низкая цена и предсказуемая работа. Минус — механический износ этой самой дорожки со временем, что приводит к появлению "мертвых зон" и рывкам.
• Бесконтактные (на эффекте Холла): В них нет трущихся частей, что теоретически обеспечивает огромный ресурс. Однако дешевые бесконтактные датчики часто страдают нелинейной характеристикой выходного сигнала, что ЭБУ может неверно интерпретировать. Это также приводит к рывкам и нестабильной работе.

Для стандартного автомобиля лучшим выбором будет качественный пленочно-резистивный датчик от проверенного производителя (например, "Автоэлектроника" г. Калуга). Если вы все же решили ставить бесконтактный, выбирайте продукцию известных брендов, специализирующихся на тюнинге, и будьте готовы к тому, что его работа может потребовать тонкой настройки.

Выбор РХХ и частые ошибки при установке

С регуляторами холостого хода ситуация проще — их конструкция принципиально не отличается. Главный критерий выбора — надежность производителя. Дешевые РХХ могут заклинить или начать пропускать шаги уже через несколько тысяч километров пробега.

При замене любого датчика на дроссельном узле, а также после чистки самого узла, обязательной процедурой является "инициализация" или "адаптация". Самый простой способ сделать это на ВАЗ-2114 — скинуть минусовую клемму с аккумулятора на 10-15 минут. Это сбросит накопленные ЭБУ коррекции, и после запуска он начнет заново выстраивать топливные карты и адаптироваться к положению нового РХХ.

Распространенные ошибки, которых следует избегать:

1. Использование старых уплотнительных колец. Резиновое кольцо под РХХ и прокладка под дросселем со временем дубеют и трескаются. Их повторное использование почти всегда ведет к подсосу неучтенного воздуха и, как следствие, к нестабильному холостому ходу.
2. Чрезмерное усилие при затяжке. Корпуса датчиков часто сделаны из пластика. Слишком сильно затянув крепежные винты, можно легко повредить их "ушки".
3. Игнорирование сброса ЭБУ. Без этой процедуры блок управления может долгое время работать по старым параметрам, что сведет на нет весь эффект от чистки или замены деталей.

Правильный выбор компонентов и соблюдение этих простых правил позволят вам надолго забыть о проблемах, связанных с дроссельным узлом, и наслаждаться стабильной работой двигателя вашего ВАЗ-2114.

Заключение

Итак, мы подробно разобрались, что на автомобиле ВАЗ-2114 установлен простой и надежный механический дроссельный узел диаметром 46 мм. Понимание его устройства, а также симптомов неисправности самого узла и его датчиков (ДПДЗ и РХХ) — ключ к стабильной работе двигателя. Своевременное обслуживание, в частности регулярная чистка, позволяет предотвратить большинство распространенных проблем с холостым ходом и откликом на педаль газа.

Финальный совет: не бойтесь обслуживать дроссельный узел самостоятельно. Эта процедура не требует специальных навыков и дорогого инструмента, но дает ощутимый результат, возвращая двигателю былую отзывчивость.

Помните, что исправная система впуска — это залог не только комфортной, но и безопасной езды. Уделяйте внимание состоянию дроссельной заслонки, вовремя меняйте вышедшие из строя датчики, и ваш ВАЗ-2114 будет радовать вас стабильной и предсказуемой работой еще долгие годы. Не откладывайте диагностику и ремонт на потом — позаботьтесь о своем автомобиле уже сегодня!
