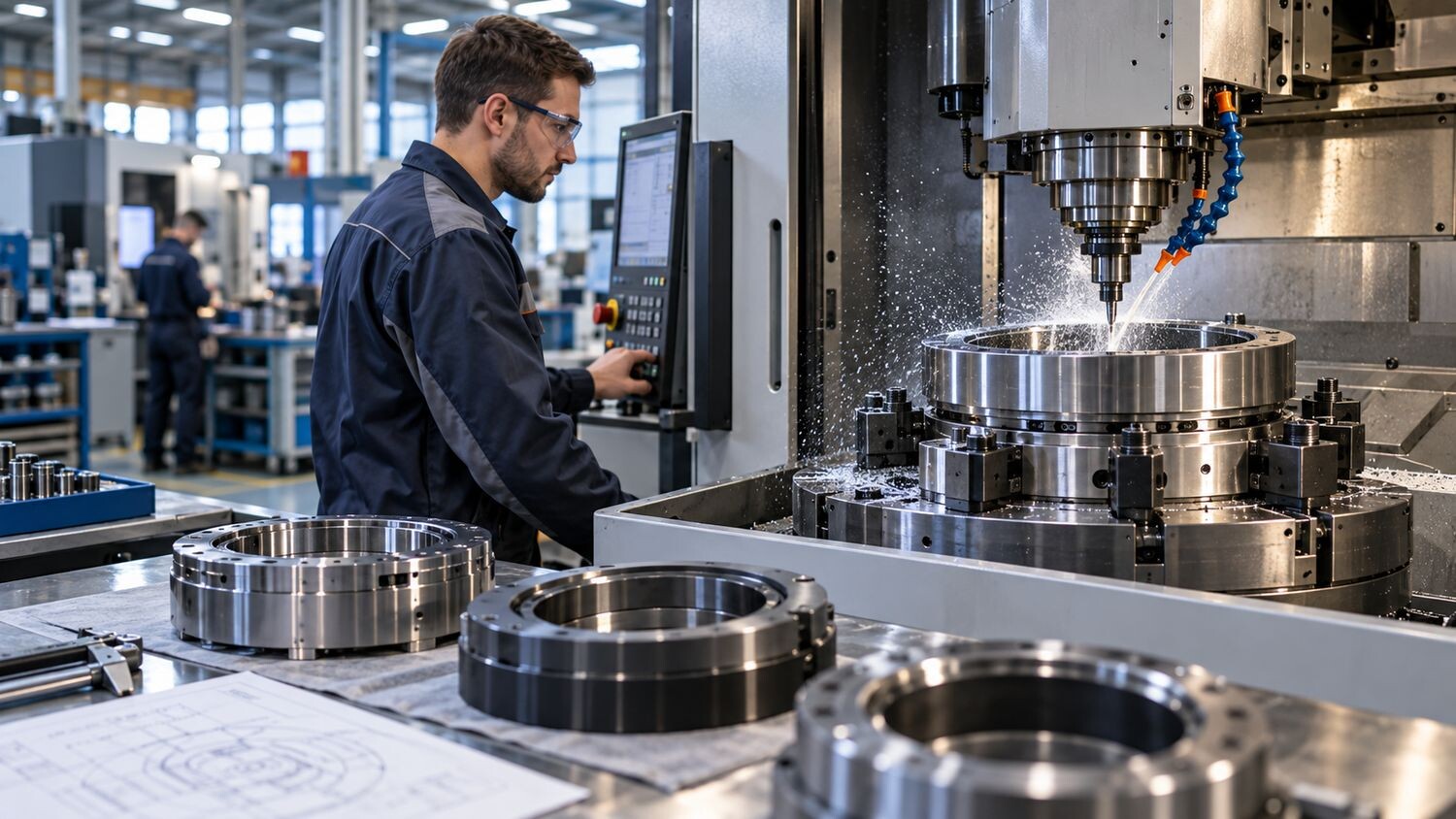

Перед заказом уплотнения важно понимать, из чего складывается его стоимость, какие данные нужно предоставить и как проверить качество готового узла. Подробное описание технологии производства собрано на странице производителя (https://tcl.com.ru/proizvodstva-sgdu-suxie-gazodinamicheskie-uplotneniya-dlya-kompressornogo-oborudovaniya/). В этом гиде разобраны все шаги — от подготовки технического задания до приёмки готового изделия.
Содержание
- 1 Содержание
- 2 С чего начинается заказ уплотнения
- 3 Принцип работы сухих газодинамических уплотнений
- 4 Где применяются такие уплотнения
- 5 Какие данные нужно подготовить перед заказом
- 6 Как выбрать конструкцию и материалы
- 7 Что входит в стоимость изготовления
- 8 Как проверить качество перед приёмкой
- 9 Зачем нужна система подачи буферного газа
- 10 Типичные ошибки заказчиков
- 11 Часто задаваемые вопросы
- 12 Итог
Содержание
- С чего начинается заказ уплотнения
- Принцип работы сухих газодинамических уплотнений
- Где применяются такие уплотнения
- Какие данные нужно подготовить перед заказом
- Как выбрать конструкцию и материалы
- Что входит в стоимость изготовления
- Как проверить качество перед приёмкой
- Зачем нужна система подачи буферного газа
- Типичные ошибки заказчиков
- Часто задаваемые вопросы
С чего начинается заказ уплотнения
Заказ сухого газодинамического уплотнения СГДУ начинается с формулировки технического задания. Заказчик указывает параметры компрессора, состав уплотняемого газа и условия эксплуатации оборудования.
На основе этих данных производитель готовит коммерческое предложение с указанием конструкции уплотнения СГУ, материалов и ориентировочного срока изготовления. После согласования предложения запускается производственный процесс.
Ошибки на этом этапе обходятся дороже всего. Если параметры газа указаны неточно, сухое уплотнение придётся переделывать после первых же испытаний на компрессоре заказчика.
Принцип работы сухих газодинамических уплотнений
Сухое газодинамическое уплотнение (СГУ, СГДУ) состоит из вращающегося седла и неподвижного торца. Между торцовыми поверхностями формируется тонкий слой буферного газа. Это исключает механический контакт деталей во время работы компрессора.
При вращении вала спиральные канавки на седле нагнетают газ к центру уплотнения. Давление газа растёт, торец отходит от седла, образуя устойчивый рабочий газовый зазор в несколько микрон между торцовыми поверхностями седла и торца.
Заказчику полезно понимать этот принцип, чтобы осознанно формулировать требования к точности изготовления. Чем стабильнее газовый зазор между поверхностями, тем дольше служит сухое уплотнение и тем ниже риск утечки газа в атмосферу.
Важно! Если заказчик не уверен в параметрах компрессора, стоит запросить у производителя помощь инженеров на этапе подготовки технического задания.
Где применяются такие уплотнения
Сухие газодинамические уплотнения СГУ устанавливаются на роторное оборудование газовой, нефтяной, химической и энергетической промышленности высокого давления. Заказчику полезно указать отрасль применения уже на этапе запроса — это влияет на выбор материалов и конструкции.
- Центробежные компрессоры на компрессорных станциях магистральных газопроводов.
- Газодожимные компрессоры для подготовки природного газа.
- Насосы для перекачки сжиженных углеводородных газов.
- Компрессоры технологического газа на химических предприятиях.
Во всех этих случаях уплотнение вала работает при высоком давлении технологического газа, поэтому требования к герметичности определяются нормами промышленной безопасности конкретной отрасли.
Какие данные нужно подготовить перед заказом
Чем точнее заполнен опросный лист, тем меньше риск получить уплотнение, не подходящее под реальные условия эксплуатации. Список обязательных данных типовой для большинства производителей.
| Параметр | Зачем нужен |
|---|---|
| Диаметр вала компрессора | Определяет размерный ряд уплотнения |
| Рабочее давление газа | Влияет на выбор конструкции уплотнения |
| Состав уплотняемого газа | Определяет материалы торцовой пары |
| Частота вращения вала | Используется при расчёте канавок |
| Температура рабочей среды | Влияет на выбор вторичных уплотнительных колец |
Если сухое уплотнение заказывается взамен вышедшего из строя, полезно предоставить снятый узел для обмера. Это ускоряет разработку чертежей и снижает риск ошибок при изготовлении.
Как выбрать конструкцию и материалы
Выбор конструкции зависит от рабочего давления газа и требований к безопасности. Для невысокого давления подходит одинарное уплотнение, для газопроводов высокого давления — тандемная схема.
- Одинарное уплотнение — простая конструкция для нетоксичных сред низкого давления.
- Тандемное уплотнение — две ступени для природного газа высокого давления.
- Двойное уплотнение «спина-к-спине» — для особых условий эксплуатации.
Материалы торцовой пары сухих узлов подбираются с учётом состава газов. Карбид кремния — основной материал для седла, устойчивый к большинству агрессивных сред. Графит с антифрикционными пропитками применяется для торца.
| Деталь | Материал | Назначение |
|---|---|---|
| Седло | Карбид кремния | Основная рабочая поверхность |
| Торец | Графит с пропитками | Низкое трение при пуске |
| Корпус | Нержавеющая сталь | Устойчивость к коррозии |
| Вторичные кольца | Фторэластомеры | Герметизация неподвижных соединений |

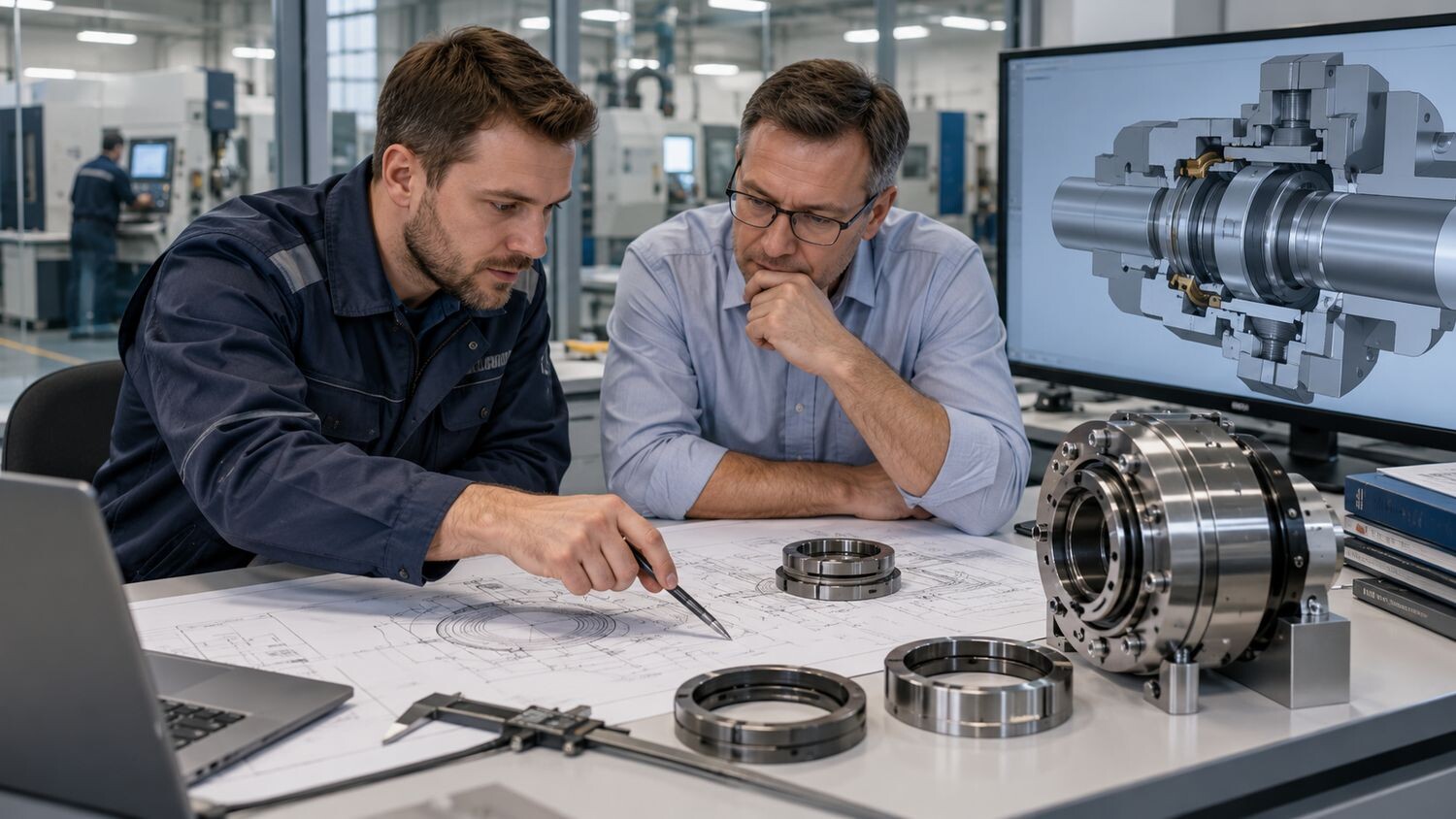

Когда нужен реинжиниринг сухих уплотнений вместо изготовления с нуля
Если требуется заменить импортное сухое уплотнение, а чертежей нет, применяется реинжиниринг. Производитель выполняет обмер снятого узла и восстанавливает документацию по фактическим размерам деталей и торцовых поверхностей.
Что входит в стоимость изготовления
Стоимость сухого газодинамического уплотнения формируется из нескольких составляющих. Заказчику полезно понимать структуру цены сухих узлов, чтобы оценивать предложения разных производителей объективно.
| Составляющая стоимости | Влияние на цену |
|---|---|
| Материалы торцовой пары | Карбид кремния и специальные сплавы повышают стоимость |
| Сложность конструкции | Тандемные и двойные уплотнения дороже одинарных |
| Объём испытаний | Расширенная программа увеличивает стоимость и срок |
| Срочность изготовления | Сокращённые сроки повышают цену |
Дешёвое предложение не всегда выгодно. Экономия на материалах или на объёме испытаний часто приводит к сокращению ресурса сухого уплотнения, нестабильности зазора и повторным затратам на ремонт компрессора.
Как проверить качество перед приёмкой
Перед приёмкой готового узла заказчику стоит запросить полный пакет документации. Он подтверждает, что сухое уплотнение прошло все этапы контроля качества на производстве без утечки газов на стенде.
- Протокол стендовых испытаний под рабочим давлением газа.
- Сертификаты на материалы торцовой пары и корпусных деталей.
- Паспорт изделия с указанием параметров и серийного номера.
- Результаты неразрушающего контроля деталей.

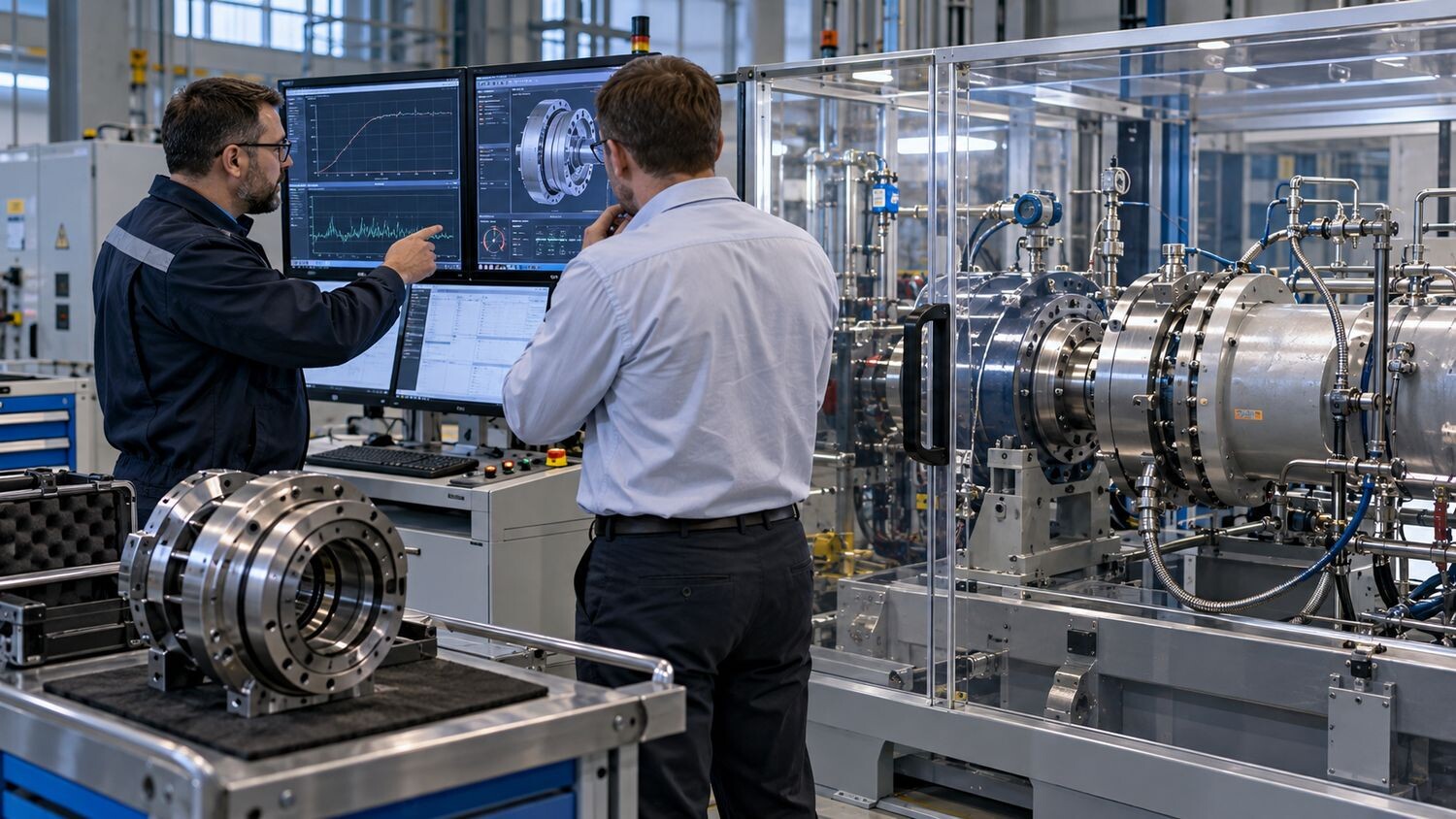

При возможности стоит присутствовать на стендовых испытаниях лично или направить представителя. Это позволяет убедиться, что уплотнение действительно тестировалось под параметрами конкретного компрессора, включая проверку на утечку и величину зазора.
Важно! Отсутствие протокола испытаний или сертификатов на материалы — повод усомниться в качестве изготовления и запросить у производителя дополнительные подтверждения.
Зачем нужна система подачи буферного газа
Работа сухого газодинамического уплотнения СГДУ невозможна без стабильной системы подачи буферного газа. Заказчику стоит уточнить у производителя СГУ требования к этой системе ещё до монтажа уплотнения.
Система очищает газ от механических примесей и капельной влаги перед подачей в зону уплотнения. В неё входят фильтры тонкой очистки, регуляторы давления и контрольно-измерительные приборы расхода газа.
Если система подачи газа работает нестабильно, даже качественно изготовленное сухое уплотнение СГУ (СГДУ) быстро даст утечку газа и выйдет из строя раньше расчётного срока. Поэтому проверка системы — обязательный пункт перед запуском компрессора.
Типичные ошибки заказчиков
Первая ошибка — неполные исходные данные в опросном листе. Отсутствие точных параметров давления газа или состава среды заставляет производителя делать допущения по зазору, которые не всегда совпадают с реальностью высоких нагрузок.
Вторая ошибка — экономия на испытаниях ради ускорения сроков. Пропуск части программы испытаний повышает риск утечки газов на разных режимах и отказа уплотнения после монтажа на компрессор.
Третья ошибка — игнорирование системы подачи буферного газа. Даже качественное уплотнение быстро выходит из строя, если система подготовки газа работает нестабильно или пропускает загрязнения к торцовым поверхностям.
Четвёртая ошибка — выбор производителя только по цене без проверки полноты производственного цикла, качества поверхностей торцовой пары и наличия испытательного стенда под высокое рабочее давление газа.
Часто задаваемые вопросы
Сколько времени занимает изготовление уплотнения на заказ?
Средний срок составляет от четырёх до восьми недель в зависимости от сложности конструкции сухого узла и загрузки производства для разных типов газов.
Можно ли ускорить сроки изготовления?
Да, некоторые производители предлагают срочное изготовление за дополнительную плату. Важно уточнить, не сокращается ли при этом программа испытаний.
Что делать, если нет чертежей старого уплотнения?
Нужно передать снятый узел производителю для обмера. По результатам обмера восстанавливаются чертежи и запускается производство нового изделия.
Гарантии и сервисное сопровождение сухих уплотнений
Заказчику стоит уточнить условия гарантии на изделие ещё до подписания договора. Надёжный производитель сухих газодинамических уплотнений СГУ предоставляет гарантию не менее одного года и берёт на себя сервисное обслуживание в течение всего срока эксплуатации.
Полезно также узнать, есть ли у производителя запас типовых деталей на складе. Это сокращает срок ремонта, если уплотнение потребует восстановления раньше межремонтного периода из-за нештатной утечки газов через торцовый зазор.
Итог
Изготовление сухого газодинамического уплотнения — процесс, в котором заказчику стоит участвовать на каждом этапе. Точные исходные данные, осознанный выбор конструкции и материалов, а также контроль результатов испытаний обеспечивают надёжную работу уплотнения без утечек газа на протяжении всего срока службы компрессора.
